Rekuperator DRAFTON V
Seria DRAFTON V/V+
DRAFTON V/V+ to seria pionowych rekuperatorów DRAFTON przeznaczonych do wentylacji mechanicznej z odzyskiem ciepła. Urządzenia sprawdzają się tam, gdzie ważne jest wygodne ustawienie centrali, rozsądne dopasowanie wydajności oraz elastyczne zaplanowanie instalacji w dostępnej przestrzeni technicznej.
Seria V to dobry wybór dla inwestorów, którzy szukają praktycznej centrali do domu bez nadmiernie rozbudowanych funkcji dodatkowych. W zależności od potrzeb można wybrać model V300 lub V400 oraz wersję standardową albo rozszerzoną V+.
-
DRAFTON V300/300+ wydajność 300 m³/h
V300 / V300+ to pionowa centrala wentylacyjna marki DRAFTON o wydajności 300 m³/h. Model jest dostępny w wersji prawej i lewej oraz w wariancie standardowym lub rozszerzonym V+ z bardziej rozbudowanym sterowaniem.
To rozwiązanie do instalacji, w których liczy się odpowiednia wydajność, wygodny montaż i praktyczna konstrukcja. Centralę można zamontować na ścianie albo ustawić na podłodze z użyciem dedykowanej podstawy.
Wersja lewa
Wersja prawa
Charakterystyka wentylatora
-

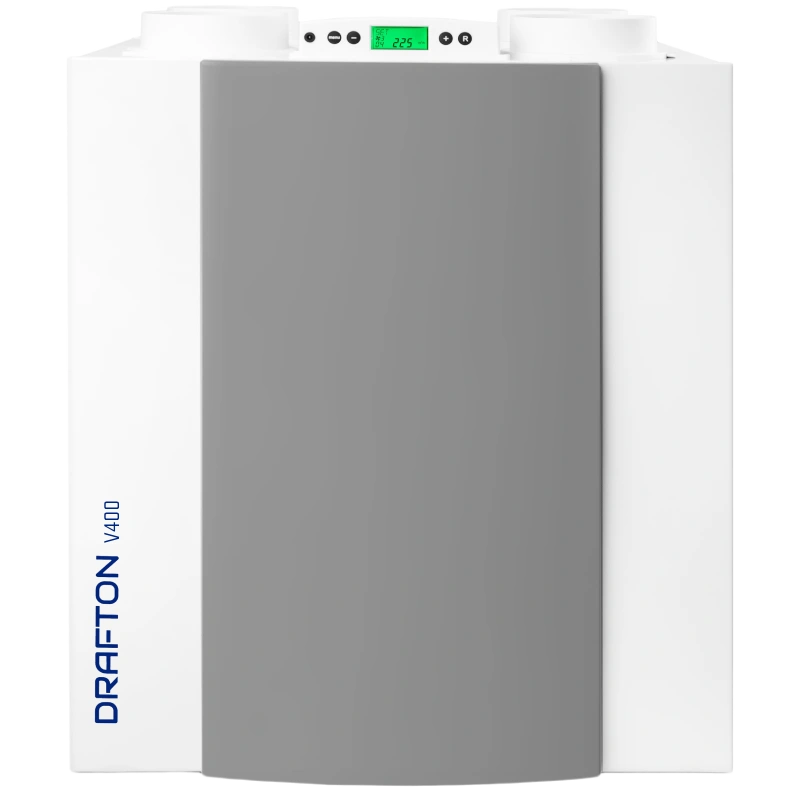

DRAFTON V400/V400+ wydajność 400 m³/h
DRAFTON V400 to mocniejszy model z serii V, przeznaczony do instalacji wymagających większej wydajności powietrza. Centrala ma wydajność 400 m³/h i, podobnie jak V300, występuje w wersji prawej, lewej, standardowej oraz rozszerzonej V+.
Model V400 sprawdzi się w większych układach wentylacyjnych, w których istotne są odpowiedni przepływ powietrza, dopasowanie centrali do projektu instalacji oraz możliwość montażu pionowego w pomieszczeniu technicznym.
Wersja lewa
Wersja prawa
Charakterystyka wentylatora
DRAFTON V: rekuperator do średnich powierzchni
Seria DRAFTON V została zaprojektowana z myślą o budynkach, w których liczy się większa wydajność wentylacji, wygodny montaż i dobre dopasowanie centrali do układu instalacji. Modele V300 i V400 pracują z wydajnością odpowiednio 300 oraz 400 m³/h, dlatego sprawdzą się w domach jednorodzinnych i bardziej rozbudowanych systemach wentylacji.
Rekuperatory DRAFTON V to pionowe centrale z przeciwprądowym wymiennikiem ciepła, dostępne w wersji prawej i lewej. Można je zamontować na ścianie albo ustawić na podłodze z użyciem dedykowanej podstawy. Wersja V+ dodatkowo rozszerza możliwości podłączenia i konfiguracji systemu.
Najważniejsze cechy DRAFTON V
Seria DRAFTON V łączy pionową konstrukcję, praktyczny montaż i parametry dopasowane do nowoczesnych systemów rekuperacji. To centrale stworzone z myślą o stabilnej pracy, wygodnej instalacji i elastycznym dopasowaniu do budynku.
DRAFTON V to pionowa centrala wentylacyjna, która dobrze sprawdza się tam, gdzie ważne jest wygodne ustawienie urządzenia i rozsądne wykorzystanie miejsca w pomieszczeniu technicznym.
Rekuperator można zamontować na ścianie albo ustawić na podłodze z użyciem dedykowanej podstawy. Dzięki temu łatwiej dopasować sposób montażu do warunków technicznych budynku.
Seria obejmuje modele V300 i V400 o wydajności 300 oraz 400 m³/h. Ułatwia to dobór centrali do wielkości budynku, liczby pomieszczeń i zapotrzebowania na świeże powietrze.
DRAFTON V jest dostępny w wersji prawej i lewej, z różnym układem króćców. To ułatwia projektowanie tras kanałów i dopasowanie centrali do konkretnej instalacji.
Urządzenia występują w wersji standardowej oraz rozszerzonej V+. Wariant V+ oferuje większe możliwości podłączenia i konfiguracji systemu wentylacji.
DRAFTON V wykorzystuje przeciwprądowy wymiennik ciepła, który wspiera efektywny odzysk energii i pomaga ograniczać straty ciepła związane z wentylacją.
Parametry techniczne
Porównaj podstawowe dane modeli DRAFTON V300/V300+ oraz DRAFTON V400/V400+. Tabela pokazuje najważniejsze parametry przydatne przy doborze centrali, takie jak wydajność, spręż dyspozycyjny, wymiary, rozmiar króćców, waga oraz sprawność temperaturowa wymiennika.
| DRAFTON V300/V300+ | DRAFTON V400/V400+ | ||
|---|---|---|---|
| Wydajność nominalna | [m³/h] | 300 | 400 |
| Spręż dyspozycyjny (dla wydajności nominalnej) | [Pa] | 250 | 225 |
| Zasilanie | [V] | 230 V/50 Hz | 230 V/50 Hz |
| Nagrzewnica wstępna antyzamrożeniowa | [W] | 1 000 | 1 000 |
| Prąd znamionowy z nagrzewnicą | [A] | 6 | 6 |
| Wymiary (szerokość x wysokość x głębokość) | [mm] | 765 x 677 x 564 | 765 x 677 x 564 |
| Rozmiar króćców (nyplowe) | [mm] | 150/160 | 180 |
| Odpływ skroplin | [mm] | 32 | 32 |
| Waga | [kg] | 38 | 38 |
| Sprawność temperaturowa wymiennika wg normy EN 13141-7 | [%] | 86 | 85 |
DRAFTON z serii V
DRAFTON V/V+ to pionowe rekuperatory zaprojektowane z myślą o wygodnym montażu, stabilnej pracy i dopasowaniu centrali do różnych układów instalacji. Seria obejmuje modele V300 i V400, dostępne w wersjach prawej i lewej oraz w wariancie standardowym i rozszerzonym V+.
- pionowa konstrukcja centrali wentylacyjnej,
- możliwość montażu na ścianie lub ustawienia na dedykowanej podstawie,
- kompaktowa forma ułatwiająca montaż w pomieszczeniu technicznym, kotłowni lub pralni,
- wersje prawa i lewa ułatwiające dopasowanie króćców do układu instalacji.
- dostępne modele DRAFTON V300/V300+ oraz DRAFTON V400/V400+,
- wydajność nominalna 300 lub 400 m³/h,
- możliwość dopasowania centrali do wielkości budynku i zapotrzebowania na powietrze,
- rozwiązanie do domów jednorodzinnych i bardziej rozbudowanych instalacji.
Seria DRAFTON V daje możliwość wyboru pomiędzy dwoma wariantami wydajności. Model V300 sprawdzi się w mniejszych i średnich instalacjach, a V400 będzie odpowiedni tam, gdzie potrzebny jest większy przepływ powietrza i większy zapas pracy centrali.
- przeciwprądowy wymiennik ciepła,
- odzysk energii z powietrza usuwanego z budynku,
- klasa energetyczna A,
- sprawność temperaturowa do 86% w zależności od modelu.
DRAFTON V wykorzystuje przeciwprądowy wymiennik ciepła, który wspiera odzysk energii z powietrza wywiewanego. Dzięki temu świeże powietrze nawiewane do domu może być wstępnie ogrzewane, co pomaga ograniczyć straty ciepła związane z wentylacją.
- konfigurowalny, w pełni automatyczny bypass,
- możliwość pracy bez odzysku ciepła w wybranych warunkach,
- większy komfort użytkowania w cieplejszej części roku,
- automatyka wspierająca dopasowanie pracy centrali do temperatury.
Bypass pozwala okresowo ominąć wymiennik ciepła, gdy odzysk energii nie jest potrzebny. To przydatna funkcja szczególnie w okresach przejściowych i cieplejszych miesiącach, gdy zależy nam na świeżym powietrzu bez dodatkowego dogrzewania nawiewu.
- system automatycznego równoważenia strumieni powietrza Constant Flow,
- stabilniejsza praca nawiewu i wywiewu,
- wsparcie dla prawidłowych przepływów w instalacji,
- lepsze dopasowanie pracy centrali do oporów instalacji.
Constant Flow pomaga utrzymywać założone przepływy powietrza po stronie nawiewu i wywiewu. To ważne dla komfortu domowników, ponieważ dobrze zrównoważony system wentylacji pracuje stabilniej i skuteczniej obsługuje pomieszczenia.
- wersja standardowa oraz rozszerzona V+,
- rozbudowana płytka sterownicza w wariancie V+,
- większe możliwości podłączenia i konfiguracji systemu,
- łatwiejsze dopasowanie centrali do bardziej rozbudowanej instalacji.
Wariant V+ daje większe możliwości konfiguracji systemu wentylacji mechanicznej z odzyskiem ciepła. To rozwiązanie dla inwestycji, w których centrala ma współpracować z dodatkowymi elementami instalacji albo wymaga bardziej rozbudowanego sposobu sterowania.
Cechy szczególne
Rekuperatory DRAFTON V/V+ to pionowe centrale nawiewno-wywiewne z odzyskiem ciepła, dostępne w wariantach V300 i V400. Seria łączy praktyczny montaż ścienny lub stojący, przeciwprądowy wymiennik ciepła, automatyczny bypass 100% oraz funkcje ułatwiające dopasowanie centrali do instalacji wentylacyjnej w domu.
| DRAFTON V300/V300+ | DRAFTON V400/V400+ | |
|---|---|---|
| Wymiennik przeciwprądowy | TAK | TAK |
| Wymiennik przeciwprądowy entalpiczny | OPCJA | OPCJA |
| Kontrola stałego przepływu powietrza (Constant Flow) | TAK | TAK |
| Bypass 100% (automatyczny) | TAK | TAK |
| Sterownik na urządzeniu | Wyświetlacz, alarm filtra, programowanie ustawień, odczyt parametrów | Wyświetlacz, alarm filtra, programowanie ustawień, odczyt parametrów |
| Możliwość podpięcia sterownika | 4-pozycyjny z diodą sygnalizacyjną, STD, Touch-Control, AIR-Control | 4-pozycyjny z diodą sygnalizacyjną, STD, Touch-Control, AIR-Control |
| Filtry standardowe | G3/G3 | G3/G3 |
| Możliwość filtracji w wyższej klasie | F7/G4 | F7/G4 |
| Montaż poziomy (podsufitowy) | NIE | NIE |
| Montaż pionowy (ścienny lub stojący na podstawie) | TAK | TAK |
| Energooszczędne wentylatory stałoprądowe | Ebm-papst Ecr | Ebm-papst Ecr |
| Klasa energetyczna | A/A+ | A/A+ |
| Możliwość podłączenia opcjonalnego czujnika wilgotności RH | TAK | TAK |
| Możliwość kaskadowego łączenia central (o tej samej wydajności) | TAK | TAK |
| Własny system mocowania (za wyjątkiem kołków i wkrętów) | TAK | TAK |
| Wersja Prawa (R) i Lewa (L) | TAK | TAK |
Dodatkowe opcje dostępne w wersji V+ z rozszerzoną automatyką
| DRAFTON V300/V300+ | DRAFTON V400/V400+ | |
|---|---|---|
| Możliwość podłączenia dodatkowej nagrzewnicy 1000 W | TAK | TAK |
| Możliwość sterowania GWC (zamiennie z podłączeniem nagrzewnicy) | TAK | TAK |
| Zestyk zwierny (np. do montażu przekaźnika okapu kuchennego) | TAK | TAK |
| Wejście sygnału 0 – 10 V (programowalne) | TAK | TAK |
| Wyjście sygnału 0 lub 10 V | TAK | TAK |
Akcesoria
Rekuperatory DRAFTON V mogą współpracować z dużą gamą akcesoriów, które dają wygodę obsługi, ułatwiają konfigurację i lepiej dopasowują system wentylacji do budynku.
Dobierz rekuperator DRAFTON V do swojej instalacji
DRAFTON V/V+ to pionowe rekuperatory do wentylacji mechanicznej z odzyskiem ciepła, przeznaczone do domów i instalacji, w których ważna jest wydajność, stabilna praca oraz wygodne ustawienie centrali w pomieszczeniu technicznym. Seria obejmuje modele V300 i V400, dzięki czemu łatwiej dopasować urządzenie do wielkości budynku, liczby pomieszczeń i wymaganego przepływu powietrza.
Jeśli nie wiesz, który model wybrać, skontaktuj się z doradcą. Pomożemy dobrać rekuperator DRAFTON V, wersję prawą lub lewą, wariant standardowy albo V+ oraz akcesoria do rekuperatorów potrzebne do planowanej instalacji wentylacyjnej.
